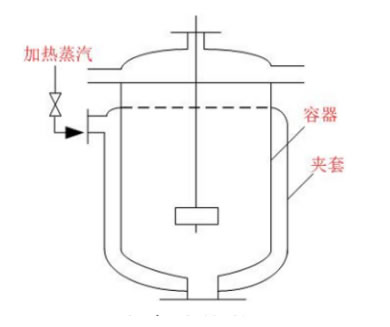

一、夾套式換熱器

夾套式換熱器的結構簡單，在容器外壁安裝夾套制成。

優點包括：

1. 高傳熱效率：夾套內的流體可以有效地將熱量傳遞給容器內的物質。

2. 溫度控制：可以精確控制夾套內流體的溫度，從而實現對容器內物質的加熱或冷卻。

缺點包括：

1. 傳熱面積有限：夾套的傳熱面積受到容器尺寸的限制。

2. 熱應力：由于容器和夾套材料的熱膨脹系數不同，可能會產生熱應力。

3. 壓力限制：夾套設計可能無法承受過高的壓力，限制了其在高壓環境中的使用。

圖1-1 產品結構簡圖

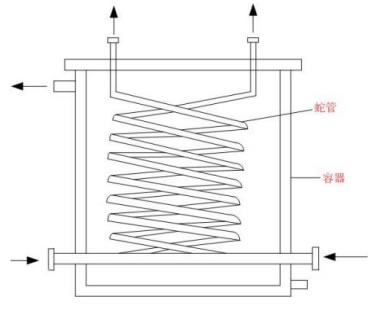

 二、沉浸式蛇管換熱器：

蛇管多以金屬管彎繞而成，沉浸在容器中兩種流體分別在管內外流動。

優點包括：

1.適應性強：適用于多種流體和工藝條件，包括腐蝕性或粘稠介質。

2.良好的耐壓性能：蛇管通常能夠承受較高的壓力。

缺點包括：

1.傳熱效率較低：相比于其他類型的換熱器，蛇管換熱器的傳熱系數通常較低，因為流體在管外的流動可能不夠充分。

2.熱膨脹問題：蛇管在熱交換過程中可能會因為熱膨脹而產生應力，需要適當?shù)脑O計以避免損壞。

3.流體流速限制：為了保證傳熱效率，流體在蛇管內的流速不能過高。

圖1-2 產品結構簡圖

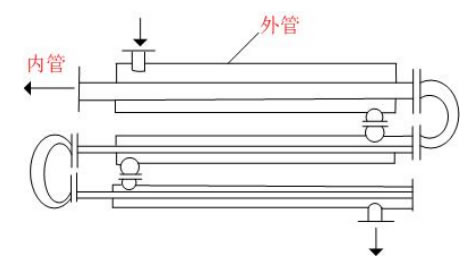

三.套管式換熱器

套管換熱器由直徑不同的直管制成的同心套管，并由U形彎頭連接而成。一種流體走管內，另一種流體走環隙。

優點包括：

1.高傳熱效率：兩種流體可以在純逆流或并流的情況下流動，不但可以提高對數平均溫差，還可以提高傳熱效率。

2.可靠性高：由于流體在管內流動，減少了流體直接沖擊換熱面的可能性，從而提高了設備的可靠性。

缺點包括：

1. 壓降較高：由于流體在環隙中流動，可能會有較高的壓降，特別是當流速較高時。

2. 熱膨脹問題：由于內外管的熱膨脹系數不同，長期運行可能會導致應力集中或泄漏。

圖1-3 產品結構簡圖

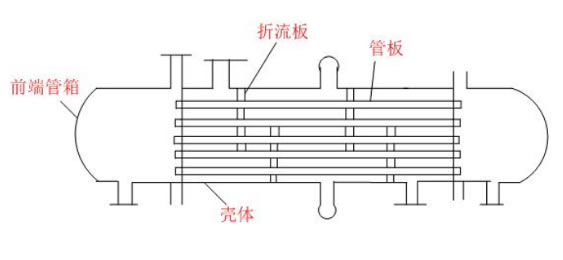

四.管殼式換熱器

管殼式換熱器（列管式換熱器）是最典型的間壁式換熱器之一，廣泛應用于工業領域。

優點包括：

1.高效傳熱：傳熱系數較高，適用于多種介質的熱交換。

2.應用廣泛：適用于液-液、液-汽等多種介質的熱交換。

3.可靠性高：由于其結構簡單，維護方便，可靠性較高。

缺點包括：

1.熱損失較大：由于換熱面積較大，如果保溫措施不當，可能會有較大的熱損失。

2.可能存在死角：在某些設計中，管殼式換熱器可能會有流體流動的死角，而導致傳熱效率降低。

圖1-4 產品結構簡圖

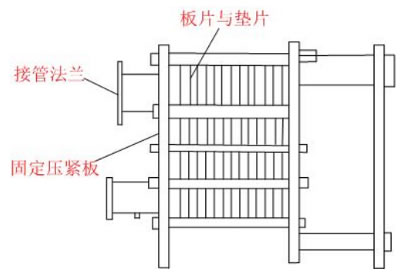

五.板式換熱器

板式換熱器是由一系列具有波紋形狀的金屬片疊裝而成，形成薄矩形通道來進行熱量交換。

優點包括：

1.高傳熱效率：板片的波紋形狀可以破壞流體的邊界層，提高湍流程度，從而提高傳熱系數。

2.輕量化：由于使用薄金屬板，整個換熱器的重量相對較輕。

缺點包括：

1.耐壓性：雖然板式換熱器可以承受較高壓力，但過高的壓力可能會損壞板片或墊片。

2.堵塞問題：板片間的通道較窄，容易受到固體顆粒的堵塞，需要良好的   預處理或定期清洗。

3.腐蝕問題：如果介質具有腐蝕性，板片可能會受到腐蝕，需要使用耐腐蝕材料或特殊表面處理。

圖1-5 產品結構簡圖

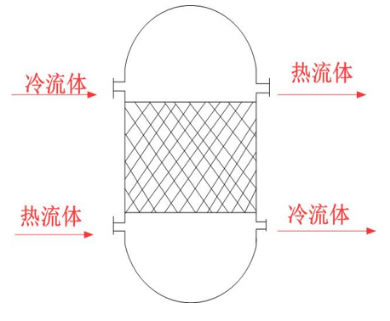

六. 蓄熱式換熱器

蓄熱式換熱器是利用蓄熱體（通常為固體填充物）來儲存和釋放熱量的換熱設備。

優點包括：

1.高溫運行能力：蓄熱式換熱器能夠在極端的高溫條件下運行，適用于超過1300℃的環境。

2.熱效率高：通過蓄熱和放熱過程，可以實現較高的熱回收效率。

3.節能：通過回收廢熱，有助于降低能源消耗和運行成本。

缺點包括：

1.傳熱速度：相比直接接觸式換熱器，蓄熱式換熱器的傳熱速度可能較慢。

2.熱損失：在蓄熱和放熱過程中可能會有一定的熱損失。

3.流體限制：蓄熱式換熱器通常不適用于易汽化或混合的流體。

圖1-6 產品結構簡圖
