硫酸裝置傳統煙氣分析過程

2022年硫酸行業首創煙氣密閉取樣器，在2025年取得專利證書授權公告號 CN223179855U，實現硫酸裝置煙氣分析酸性氣體零排放、測量準確、快速無污染的煙氣密閉取樣技術，助力硫酸行業高質量綠色生產。

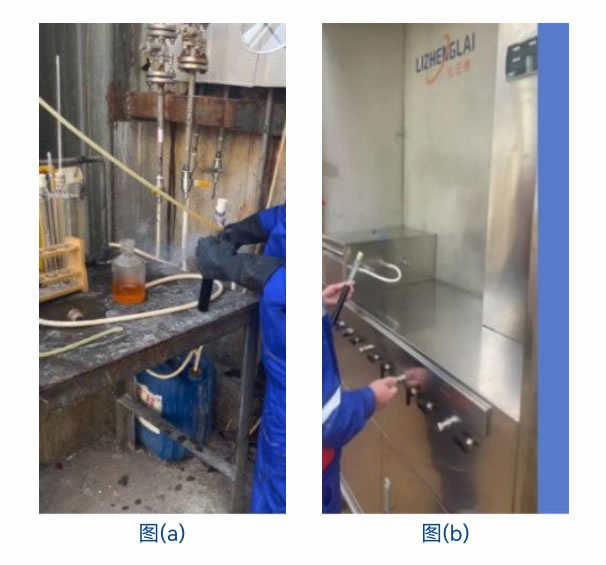

傳統的煙氣分析過程如圖1(a)-(b)所示，該分析過程中實驗操作臺管線過多、設備擺放不合理、實驗可操控空間有限等問題影響操作人員分析過程，干擾實驗數據結果。此外，取樣分析過程中，往往伴隨著大量酸性有毒氣體的外泄，不僅污染環境，還會對生產設備造成腐蝕，長時間還會對分析人員的生命健康構成威脅。

煙氣密閉取樣器特點

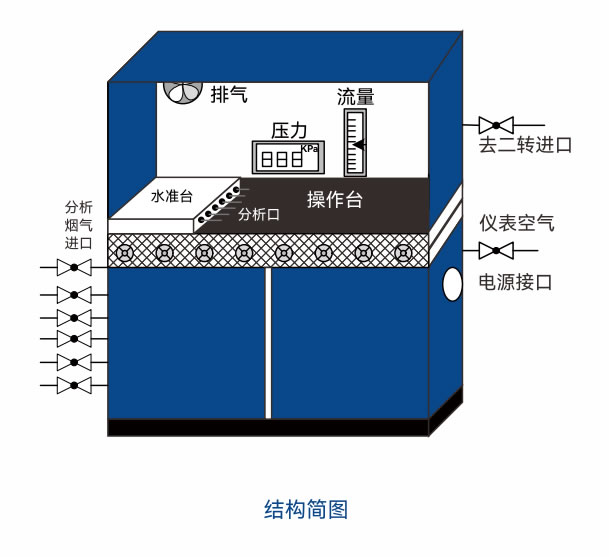

LQ-6A煙氣密閉取樣器的實物圖和結構簡圖。從圖中可以看出該設備主要是由水準臺、排氣風扇、流量計、壓力表、分析口、操作臺、分析煙氣進口等組成，在設計上采用撬裝方式，最多可以集中10路分析煙氣，可滿足硫磺制酸、煙氣制酸、硫鐵礦制酸分析要求。整個裝置結構緊湊，布局合理，便于安裝和維護。關鍵部件采用304或316不銹鋼等耐腐蝕材料制成，以確保在酸性氣體環境中長期穩定運行。根據其結構特性可將其安置在轉化器0米的任意位置，便于分析人員操作，且分析煙氣內部循環置換，實現分析過程無酸性有毒氣體（SSO₂/SO₃）排放，改善了工業環境，為分析人員提供了舒適的取樣分析環境。

產品特性

分析煙氣內部循環置換，實現分析過程無酸性氣體排放。

采用撬裝設計，最多可以集中10路分析煙氣，可滿足水分、轉化率、酸霧測量

低溫環境下取樣管路自動防堵、自動吹掃。

分析流量、壓力精密控制，為準確分析提供分析工況。

提供分析操作微負壓環境，避免酸性氣體對分析人員造成傷害。

操作簡單、免維護、安裝簡單、采用不銹鋼材質，耐腐蝕。

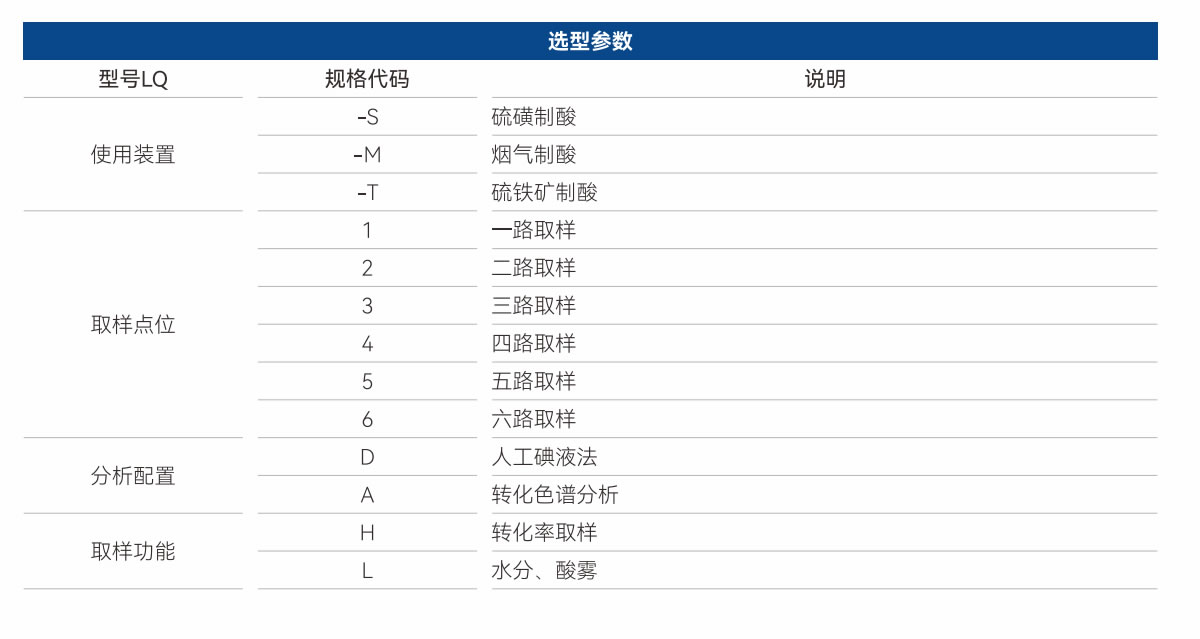

煙氣密閉取樣器參數
