一、磺槍霧化差對焚硫爐體的損壞

磺槍霧化效果不佳導致液硫滴落到焚硫爐底部，進而滲漏至耐火磚下方的保溫層內；由于保溫層與焚硫爐鋼殼之間設有一層10~20mm的玻璃纖維氈，液硫便積存于該位置。焚硫爐運行期間，液硫在高溫缺氧環境下對鋼殼產生硫化腐蝕，生成硫化鐵。硫化鐵生成后體積膨脹，造成鋼殼局部應力集中，加速材料疲勞開裂；同時，腐蝕產物導熱性較差，導致鋼殼散熱受阻，局部溫度升高進一步加劇金屬組織劣化。長期運行下，鋼殼強度下降，易引發泄漏甚至爐體坍塌風險（見圖1），嚴重威脅裝置安全穩定運行。此外，液硫在保溫層內反復積聚與揮發，更需警惕的是，硫化腐蝕的隱蔽性導致損傷積累往往難以察覺（見圖2、圖3），直至突發泄漏才暴露隱患，此時修復難度與安全風險已顯著增大。

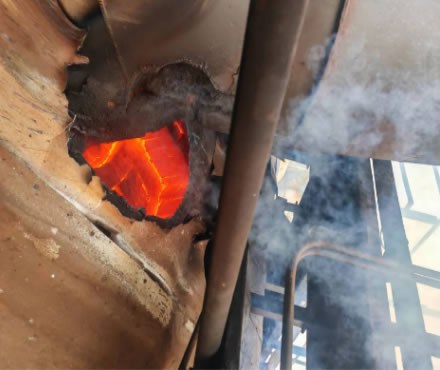

（見圖1）

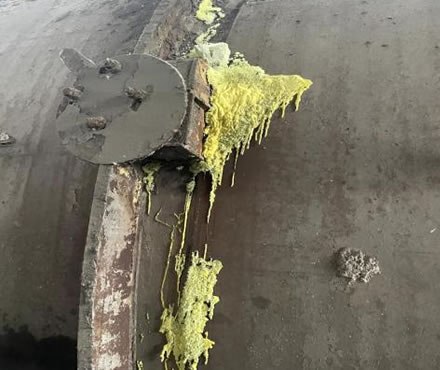

（見圖2）

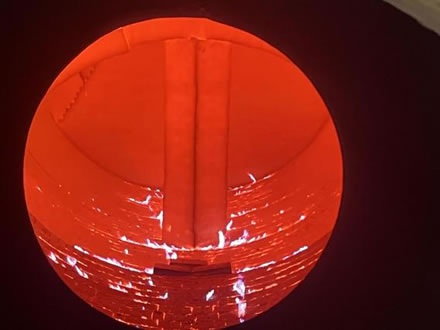

（見圖3）

二、磺槍霧化差對設備及環境的損害

由于磺槍霧化效果不佳，液硫霧化不均，會在焚硫爐底部耐火磚的下部區域集聚。當裝置短期停車或大修后再次升溫時，保溫層內的液硫受熱迅速汽化，產生局部高壓，可能導致耐火磚破裂或鋼殼變形。升溫結束后更換磺槍時，空氣進入焚硫爐內，與爐內蒸發的硫蒸氣形成局部爆炸振動，可能誘發硫蒸氣與空氣混合物閃爆，造成設備劇烈振動甚至結構損傷。此類事故在歷年硫酸裝置開車過程中屢有發生，更多表現為焚硫爐內部出現陰燃現象（見圖4、圖5），硫蒸氣在高溫蓄熱條件下持續氧化放熱，產生大量二氧化硫氣體，若進入風機或經干燥塔排放至大氣，會造成二氧化硫污染。由于陰燃狀態下硫蒸氣無法完全燃燒，若采用塔前風機，硫蒸氣會在干燥塔絲網除霧器上生成硫磺，導致除霧效率下降、系統阻力上升，嚴重時引發風機喘振；若采用塔后風機，硫蒸氣冷凝可能腐蝕葉片，加速設備劣化，且硫磺在風機葉輪上生成會破壞葉輪動平衡，引發振動加劇甚至聯鎖停機。陰燃持續時間越長，硫積累量越大，對設備安全運行的威脅也越嚴重。陰燃過程中，硫蒸氣會在焚硫爐內壁及耐火磚表面反復發生冷凝與氧化燃燒，形成復雜的熱應力循環，從而加劇耐火材料的開裂與剝落。特別是在頻繁啟停的過程中，溫度波動會導致鋼殼與耐火磚之間的縫隙擴大，進一步促使液硫滲入并滯留。

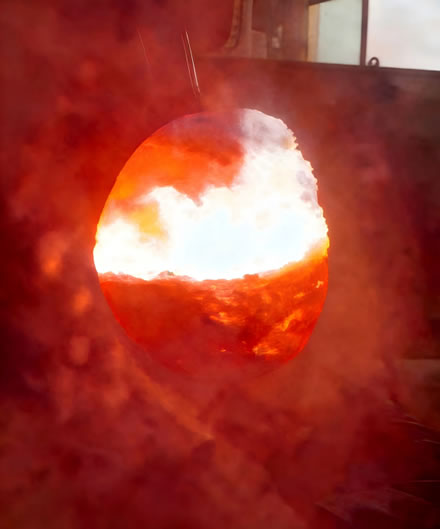

（見圖4）

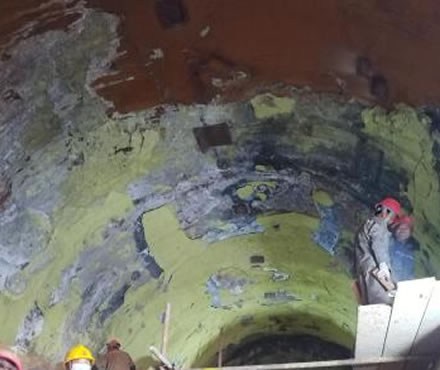

（見圖5）

三、磺槍霧化效果差對絲網除霧器的損害 硫蒸汽在干燥塔絲網除霧器表面冷凝析出，形成細密的硫磺結晶，逐步堵塞孔隙通道，導致有效通流面積減小。隨著運行時間延長，除霧效率持續下降，氣液分離能力減弱，使得水分與酸霧攜帶量增加，進一步加劇后續設備的腐蝕。最終造成絲網除霧器失效，引發裝置水分超標，進而導致系統冷凝酸增多，最終造成換熱設備管束腐蝕穿孔（見圖6）。

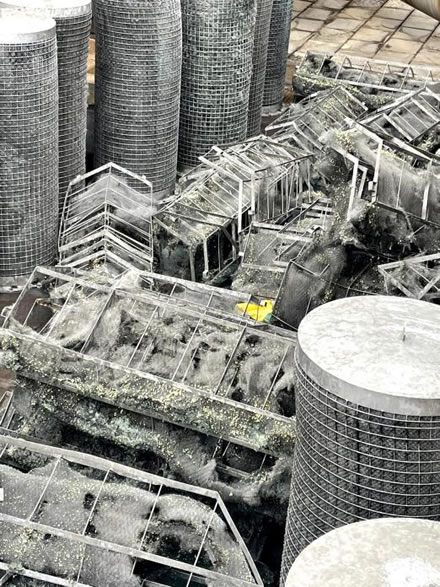

（見圖6）

四、小結

磺槍作為硫酸裝置中的關鍵精密部件，雖體積小巧卻對焚硫爐系統的安全穩定運行起著決定性作用。其霧化效果不良將觸發系統性連鎖反應，具體表現為焚硫爐爐體燒穿、引風機異常振動、爐內爆震及絲網除霧器腐蝕等嚴重事故。這支常被忽視的核心組件，可能給整套裝置帶來難以估量的安全隱患，造成單次事故百萬級經濟損失，并直接威脅操作人員生命安全。因此，提升磺槍管理優先級已成為保障硫酸裝置長周期安全運行的核心環節。建議建立全生命周期管控機制，實施從選型驗證、安裝校準、在線監測到維護更換的全流程標準化管理：定期開展霧化粒度檢測與結構完整性探傷，重點排查堵塞結焦、硫滴滲漏、槍體彎曲及燃燒痕跡等早期異常；更換時優先選用耐高溫腐蝕合金材質，確保與焚硫爐高溫高壓工況精準匹配；同步強化操作人員技能培訓，規范啟停爐及變負荷過程中的參數調節規程，從源頭規避操作不當導致的霧化失效風險。

下一期將重點探討磺槍霧化不良對多裝置系統的損害程度。
