在硫酸生產過程中，流程圖是不可或缺的一部分，如果我們把DCS控制系統比作硫酸生產的大腦，那么流程圖就如同大腦的視覺皮層一樣關鍵，它關系著操作人員對硫酸生產的直觀理解，直接影響控制效率。

一套布局合理、設計專業的流程圖能使操作者在第一時間把握生產狀態，在發生異常情況時迅速定位問題點。本文將從DCS流程圖設計入手，深入探討其中的藝術與科學性。

一、設計理念

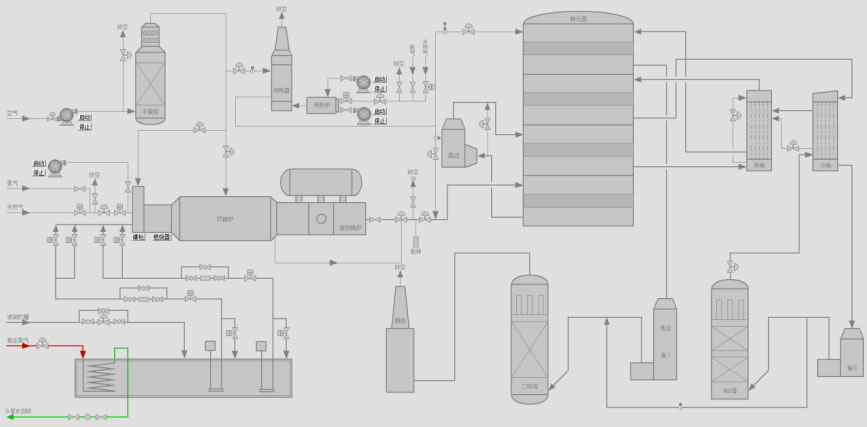

在此我們展示硫酸生產主要流程圖——焚硫轉化，如圖1。

圖1 焚硫轉化部分DCS流程圖

在DCS流程圖設計中，我們遵循簡約而不簡單設計理念，以簡約風為主，降低視覺負荷，使關鍵信息及線路一目了然，而不簡單則是體現在細節及流程的完整性上，嚴格按照裝置特性進行相應繪制。

整體以灰色調為主，對長時間注視的操作技術員來說可以減少觀察所帶來的視覺疲勞，重點是在出現報警時能更直觀的看到數據所帶來的反饋信息。

二、器件及布局設計

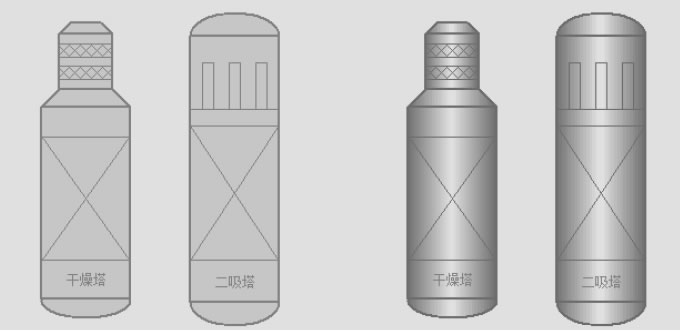

在器件繪制上，我們采取實際特征進行平面繪制，方便操作人員快速識別，器件色彩方面可按照客戶需求進行調整，并增添立體感設計，這里以干燥塔及二吸塔為例，如圖2。

圖2 器件立體設計對比

在焚硫轉化工段，我們將液硫部分內容整合至其中，形成了從液硫到煙氣產出的完整流程呈現。將關聯設備布置在相鄰區域，以各各板塊進行劃分，一一擺放參數及控制點，操作人員視線可自然流動，無需頻繁跳轉尋找信息。

線路布局可參考圖1，以箭頭表示物料的流向，最大程度減少線路交叉，避免視覺混亂，我們采用不同顏色的管線來區分各類物料，如煙氣呈灰色、蒸汽呈紅色、水線呈綠色、酸線呈紫色等，采用適當顏色區分，直觀展示線路，避免統一顏色所造成的視覺干擾。

三、位號及PID控制展示

我們為每個位號獨立設計顯示框，將數據置于框內，位號名稱置于框外，形成清晰的信息層次。在此設計基礎上，將PID控制進行展示，設計重點視覺效果，在閥門旁增添其輸出值及反饋值，并通過連接至控制點位號進行顯示。

圖3 位號設計

如圖3所示，TR1213為轉化器二段進口溫度，高溫過熱器旁路閥門控制該點溫度進行PID調節。

我們將數據以黑色作為基礎色調，表示數據的正常狀態，出現報警時，監控畫面展示為黃色及紅色，并進行閃爍。

四、閥門、電機動態設計

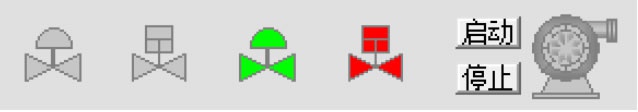

對于閥門和電機，我們使用填充色表示開關和啟停狀態，并通過其顏色變化，綠色、紅色表示其開關、啟停狀態。

圖4 閥門、電機設計

對于電機添加轉動指令，在監控畫面中可更為直觀觀察其運行狀態，并在電機設備旁設計啟停按鈕，以按鈕狀態明確顯示設備當前控制狀態，提高應急響應速度。

結語

一套優秀的DCS流程圖不僅是控制界面，更是工藝知識的視覺表達，在硫酸生產這樣一個對安全有著高要求的工藝中，流程與現場一致可提升操作效率、降低操作風險。只有通過不斷優化，累積經驗，持續迭代，持續為硫酸行業賦能。

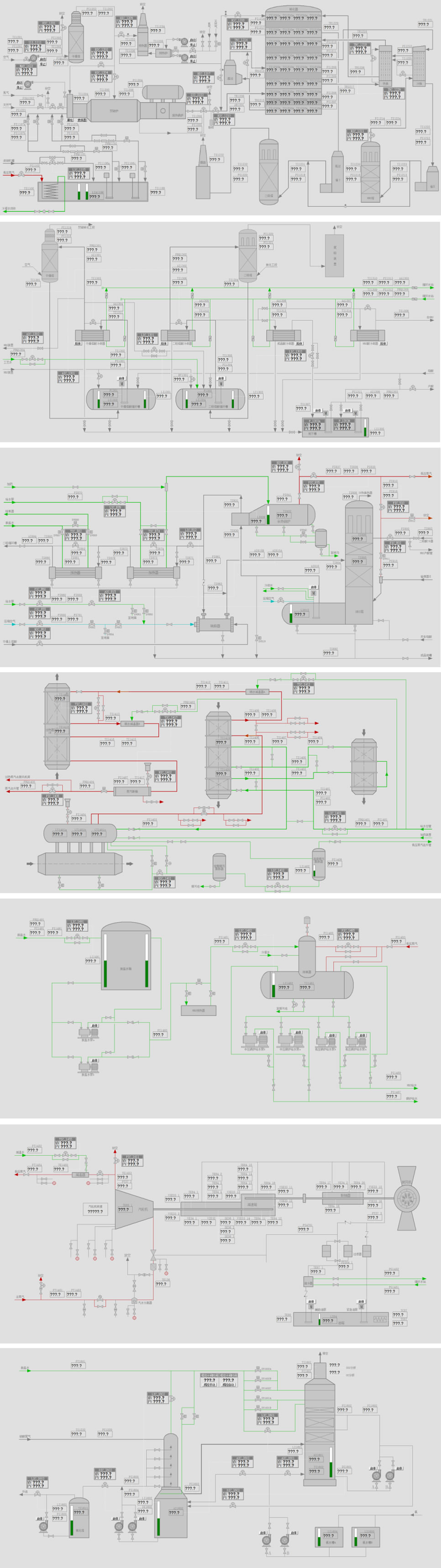

完整流程圖效果展示：
