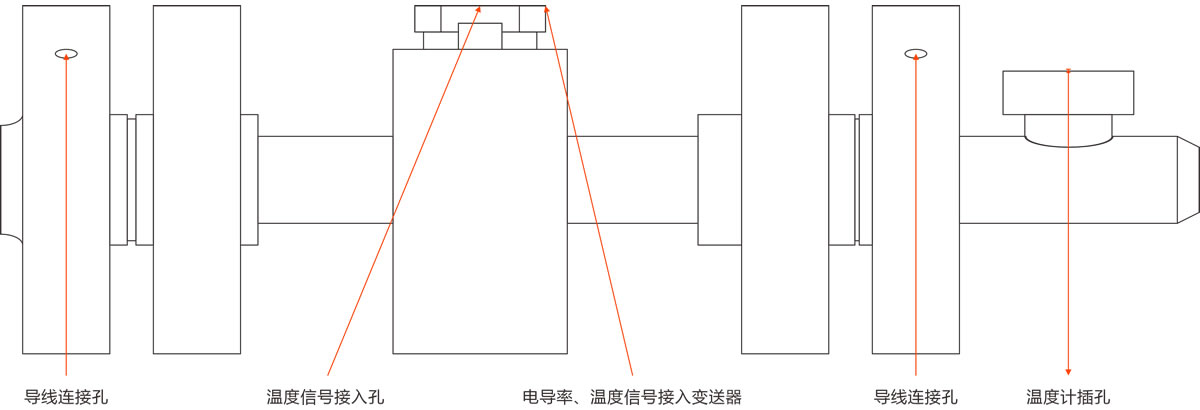

傳感器結構示意圖

解決方案

由于高溫硫酸具有強烈的腐蝕性，而傳統的絕緣材料無法承受這種高溫環境，因此這兩個線圈并不直接接觸硫酸。為了形成一個導電回路，需要將傳感器兩端的電極法蘭連接起來。

在使用傳感器時，必須確保傳感器法蘭與兩端的安裝法蘭之間保持絕緣。現場安裝傳感器時，常用的絕緣螺栓包括采用聚四氟乙烯或紙塑絕緣材料制成的。然而，在高溫環境下，聚四氟乙烯材料可能會軟化，導致原本的預緊力減弱，這可能會引起法蘭泄漏硫酸，從而影響傳感器的正常工作和安全性。另一方面，使用紙塑材料作為絕緣體時，由于螺栓的扭力、水分和酸霧等因素的影響，紙絕緣墊可能會損壞，同樣導致法蘭泄漏硫酸，進而影響傳感器的性能和安全。

傳感器法蘭位置泄瀾硫酸的主要原因在于其原配置的絕緣組件易受高溫變形、硫酸腐蝕雨水軟化以及螺栓扭力變形的影響。只有通過解決這些絕緣組件的問題，才能有效防止傳感器硫酸泄漏。為此，我們根據傳感性能要求和硫酸的特性，自主研發了一款專為該傳感器設計的絕緣組件，旨在徹底解決傳感器法蘭泄漏硫酸的問題。LJ80非高溫絕緣組件適用于-40至260℃的溫度范圍，它采用了具有卓越絕緣性能和抗腐蝕抗扭力特性的工程塑料作為絕緣墊。緊固螺栓則使用了304不銹鋼，并在表面涂覆了特龍材料，確保在高溫環境下不軟化，緊固力保持穩定，從而保證法蘭連接處不會泄漏酸波。該組件能夠抵御稀硫酸的腐蝕，并減少雨水對傳感器導電性的影響，確保硫酸濃度分析儀在長期使用過程中不會因硫酸泄洞而出現分析故障，進而保障了裝置的安全穩定運行。

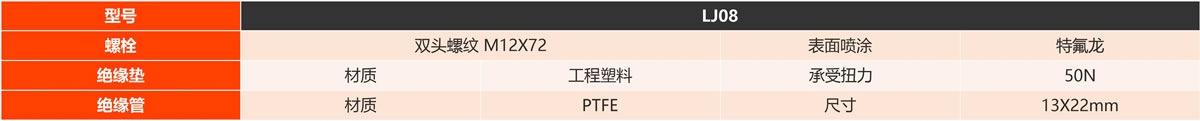

選型參數
